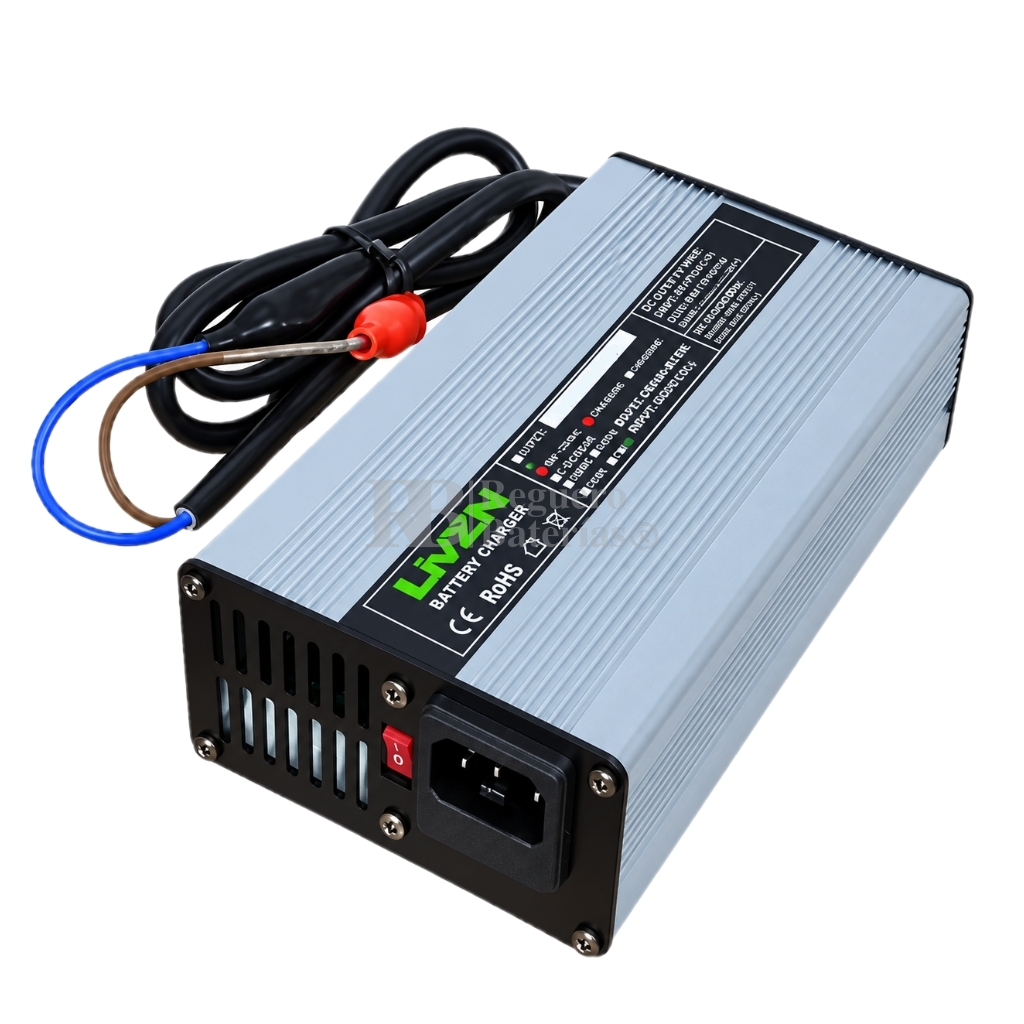

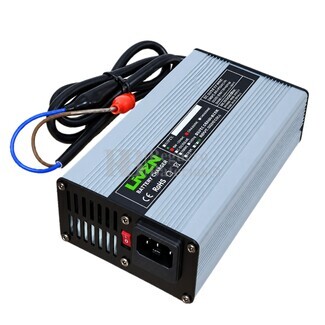

Cargador LiFePO4 Liven LV-CHF10-12 – 12V 10A, carga CC/CV 14,4V
El Liven LV-CHF10-12 es un cargador profesional diseñado específicamente para la carga de baterías de litio LiFePO4 de 12V, con una corriente de salida de 10 A y una tensión de carga de 14,4 V. Su sistema de carga CC/CV (corriente constante / tensión constante) permite realizar una carga controlada y estable, adaptada a las características de las baterías de fosfato de hierro y litio.
Gracias a su construcción en carcasa de aluminio, su eficiencia energética igual o superior al 88 % y sus diferentes sistemas electrónicos de protección, es una solución adecuada tanto para aplicaciones profesionales como para movilidad eléctrica, sistemas de respaldo, telecomunicaciones, instalaciones de energía y otras aplicaciones equipadas con baterías LiFePO4.
Características principales
El cargador LiFePO4 12V 10A Liven LV-CHF10-12 combina prestaciones de carga, protección y facilidad de uso. Entre sus principales características destacan:
- Diseñado para baterías LiFePO4 de 12V.
- Tensión de salida de 14,4 V ±0,2 V DC.
- Corriente de carga de 10 A ±0,2 A.
- Sistema de carga inteligente mediante etapas CC/CV.
- Alimentación de entrada 220 V AC.
- Rango de entrada de 180 a 240 V AC, 50–60 Hz.
- Eficiencia energética ≥88 %.
- Indicadores LED para conocer el estado del cargador y de la carga.
- Protección contra sobretensión, limitación de corriente, cortocircuito e inversión de polaridad.
- Robusta carcasa de aluminio.
- Conector de entrada europeo y salida mediante pinzas tipo cocodrilo.
Estas características y protecciones están especificadas por el fabricante en la documentación técnica del modelo.
Sistema de carga CC/CV para baterías LiFePO4
El LV-CHF10-12 emplea un proceso de carga CC/CV (Constant Current / Constant Voltage). Durante la primera etapa trabaja a corriente constante (CC) de hasta 10 A, incrementando la tensión hasta alcanzar los 14,4 V. Posteriormente pasa a la fase de tensión constante (CV), manteniendo los 14,4 V mientras la corriente de carga disminuye progresivamente.
La curva incluida en la página 2 de la ficha técnica representa gráficamente este comportamiento CC/CV y el descenso de corriente hasta el punto de finalización de la carga.
Este sistema está específicamente planteado en la ficha del fabricante para la carga de baterías LiFePO4.
Indicadores LED de estado
El cargador incorpora indicadores luminosos que facilitan la comprobación rápida de su funcionamiento:
LED1 rojo: cargador conectado y encendido.
LED2 rojo: batería en proceso de carga.
LED2 verde: batería completamente cargada.
Protecciones electrónicas
Para aumentar la seguridad durante el proceso de carga, el LV-CHF10-12 incorpora diferentes sistemas de protección:
OVP – Over Voltage Protection: protección contra sobretensión.
CLP – Current Limit Protection: limitación/protección de corriente.
SC – Short Circuit: protección frente a cortocircuitos.
RP – Reverse Polarity Protection: protección frente a inversión de polaridad.
Aplicaciones recomendadas
Según la documentación del fabricante, la serie está destinada a numerosas aplicaciones con sistemas de baterías, entre ellas telecomunicaciones, sistemas UPS/SAI, alimentación DC, EPS, respaldo de emergencia, sillas de ruedas y scooters eléctricos, carros y vehículos de golf, sistemas ferroviarios y marinos, herramientas eléctricas y equipos médicos.
Por ello, el Liven LV-CHF10-12 resulta especialmente interesante cuando se necesita un cargador LiFePO4 12V de 10 amperios compacto y preparado para aplicaciones profesionales.
Especificaciones técnicas
| Característica | Especificación |
|---|
| Marca | Liven Battery |
| Modelo / Referencia | LV-CHF10-12 |
| Tecnología compatible | LiFePO4 |
| Tensión nominal de batería | 12 V |
| Tensión de entrada | 220 V AC |
| Rango de entrada | 180–240 V AC |
| Frecuencia de entrada | 50–60 Hz |
| Tensión de salida | 14,4 V ±0,2 V DC |
| Corriente de salida | 10 A ±0,2 A |
| Potencia máxima indicada | 240 W |
| Método de carga | CC/CV |
| Etapa CC | ≤14,4 V / 10 A |
| Etapa CV | 14,4 V / corriente descendente |
| Eficiencia | ≥88 % |
| Temperatura de funcionamiento | -10 °C a +40 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Humedad | 5–95 % (con embalaje) |
| Altitud de funcionamiento | ≤3.000 m |
| Protecciones | OVP, CLP, SC, RP |
| Carcasa | Aluminio |
| Dimensiones | 170 ±3 × 90 ±2 × 50 ±2 mm |
| Peso | 1,0 ±0,1 kg |
| Conector de entrada | Enchufe europeo AC |
| Conexión de salida | Pinzas tipo cocodrilo |
Datos técnicos según la ficha del fabricante.
Ventajas del cargador Liven LV-CHF10-12
Su salida de 10 A permite disponer de una capacidad de carga adecuada para múltiples baterías LiFePO4 de 12V, mientras que el algoritmo CC/CV proporciona el perfil de tensión y corriente indicado por el fabricante para esta tecnología.
La carcasa de aluminio favorece una construcción robusta y el fabricante especifica un funcionamiento sin mantenimiento, tensión de salida uniforme y un diseño orientado tanto a sistemas de respaldo como de almacenamiento energético.
Importante: antes de utilizar el cargador debe comprobarse que la batería es LiFePO4 de 12V y que su fabricante admite una tensión de carga de 14,4 V y una corriente de carga de 10 A.
